KV600變頻器在直進式拉絲機上的應用

　　概述

　　拉絲機也被叫做拔絲機、拉線機英文名稱為：drawing machine, 是在工業應用中使用較廣的機械設備，主要應用于機械制造，五金加工，石油化工，塑料，竹木制品，電線電纜等行業。按其用途可分為金屬拉絲機(用于標準件等金屬制品生產預加工)，塑料拉絲機(用于塑料制品行業中以滌綸、尼龍、聚乙烯、聚丙烯、聚酯切片等為原料生產各種空心、實心園絲或扁絲進行深加工的專機成套設備)，竹木拉絲機(用于竹木制品行業中制作筷子，牙簽，燒烤棒等拉出竹絲，木絲進行再加工的專機設備)等。

　　金屬拉絲機屬于標準件等金屬制品生產預加工設備，目的是為了把由鋼材生產廠家生產運輸至標準件等金屬制品生產企業的線材或棒材經過拉絲機的拉拔處理，使線材或棒材的直徑、圓度、內部金相結構、表面光潔度和矯直度都達到標準件等金屬制品生產需要的原料處理要求。因此拉絲機對線材或棒材的預處理質量直接關系到標準件、等金屬制品生產企業的產品質量;拉絲機屬于金屬制品設備行業金屬線材拉絲機，拉絲機主要應用于鋼絲、制繩絲、預應力鋼絲、標準件等金屬制品的生產和預加工處理。其對拉絲機的電氣控制要求很高。變頻器作為主要的電氣控制部分，特別是張力控制的精度直接影響到產品的質量和產量。

　　一、拉絲機工作原理

　　直進式拉絲機是有多個拉拔頭組成的小型的連續生產設備，通過逐級拉拔，可以一次性地把鋼絲冷拉到所需的規格，所以工作效率比較高。但是，由于通過每一級的拉拔后，鋼絲的線徑發生了變化，所以每個拉拔頭工作線速度也應有變化。

　　根據拉模配置的不同，各個拉拔頭的拉拔速度也要變化。拉拔速度的基準是每個時刻通過拉模的鋼絲的秒流量體積不變。直進式拉絲機的各個拉拔頭的工作速度就是基于以上的原則，保證各個拉拔頭同步運行。但是，以上的說明是基于理想狀態的穩態工作過程，由于機械傳動的誤差以及機械傳動的間隙，還有在啟動、加速、減速、停止等動態的工作過程中，各個拉拔頭就無法保持同步，所以，我們?cè)谥边M(jìn)式拉絲機上采用了張力傳感器，動態測量各個拉拔頭間的鋼絲的張力，再把張力轉換成標準信號(0～10V)，用這個標準信號反饋給變頻調速器，變頻器用這個信號作閉環PID過程控制，在主速度上疊加上PID計算的調整量，保持各個張力檢測點的張力恒定，也就保證了直進式拉絲機工作在同步恒張力的工作狀態。

　　二、系統介紹

　　直進拉絲排列圖如下

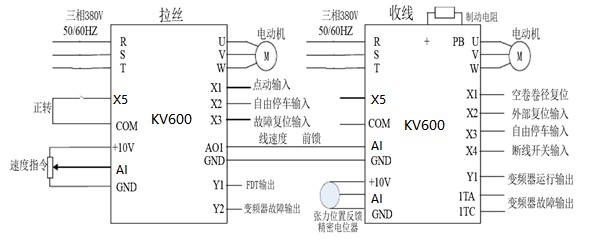

　　該系統采用變頻器KV600系列，系統配置如下圖(1)所示，KV600+KV600專機型變頻器。

　　通過控制主拉絲機的頻率來決定線速度的大小， 收線同步線速度由主機 AO1輸出，收線變頻器

　　通過 AI1輸入;收線張力反饋由 AI2輸入;張力位置給定由軟件設置，對應張力擺桿要穩定的位置，可根據實際需要調整。

圖(1)

　　該系統有多功能設計，系統啟動、停車、跳卷、線速度設定、收卷點動、斷線保護等)，極大的方便了操作人員對設備進行熟練的操作和監控。也可以采用PLC控制各個X端子。

　　(1)得到啟動信號后，拉絲變頻器X5與COM端子閉合，變頻器運行。

　　(2)根據按鈕或主電位器，或者由PLC的485通訊端口發出主速度信號。

　　(3)低速穿線時，需要前聯動、正轉點動、反轉點動和后聯動。

　　三、KV600系列變頻器特點

　　1、只需要按說明書正確接線，就可以開機正常工作。

　　2、所有動態參數：卷徑、傳動比、線徑，空盤、半盤、滿盤，低速、中速、高速，張力、斷線全部由變頻器內部自動處理。

　　3、不需要PID板，只需要外接操作開關、少量中間繼電器、指示燈和顯示儀表。

　　4、系統更簡潔、成本更低、維護更方便，同時，控制效果更佳，設備運行更穩定。

　　5、張力桿(位移傳感器)在下限位、中間位或上限位，都可開機運行。自動追蹤拉絲線速度，張力平衡桿或位移傳感器基本維持在中點位置。

　　6、變頻器與電機同功率匹配使用，不需要放大變頻器的容量。

　　7、適用于雙變頻，多變頻拉絲或收卷的張力控制應用場合，更換拉絲模具或機臺數時不需要調整任何參數。

　　四、結束語

　　KV600系列的線纜機專機變頻器以優越的性能讓客戶的拉絲設備運行穩定、可靠，較大節約生產成本和生產，客戶非常滿意，具體的優勢主要有以下三點：

　　1. 特有卷徑計算功能，可以有效防止拉絲斷線的產生，讓設備能夠長期穩定、可靠運行。

　　2. 優越的轉矩控制功能以及良好響應，可以避免了拉絲機因帶負載啟動難的問題。

　　3. 特有的恒張力控制算法，以及完全超越了原有產品在張力控制上的能力，并應用在拉絲機收卷上，呈現效果非常好，客戶相當滿意。
