KV600 通用變頻器在供水行業的應用

　　一、 概述

　　供水服務的應用范圍極其寬廣，工業供水，家庭供水，路政澆灌，建筑工地供水等均可使用變頻器控制。供水變頻器質量參差不齊，使我們的 KV600 有很好的切入口。供水方案比較統一，維護方便。

　　二、 供水行業的設備組成以及工作原理

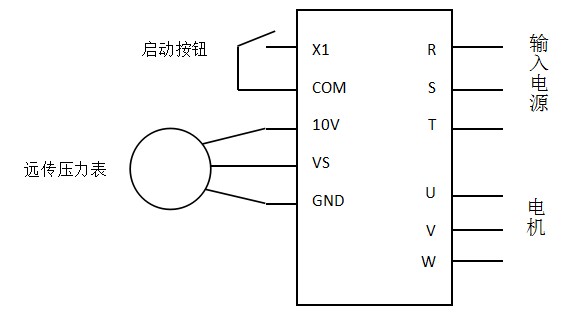

　　恒壓供水主要由一個電機，一個水泵，一個緩沖罐，一個遠傳壓力表，一個 KV600 變頻器組成。一般使用端子啟停。恒壓供水系統通過遠傳壓力表反饋信號與給定值進行比較，當反饋值高于睡眠閥值時，進過休眠時間后，變頻器進入休眠狀態。當反饋的閥值低于啟動閥值的時候，電機重新啟動。使壓力保持在給定值的附近。

　　三、 恒壓供水行業要實現的功能。

　　恒壓供水主要要實現的功能是保持水壓的恒定，不發生大的波動。

　　主要要實現的功能：

　　(一)壓力給定，也就是公斤數的給定。

　　(二)實現休眠功能，在不用水的時候，電機維持在低轉速或者是零轉速。

　　(三)當壓力反饋低于一定值的時候需要重新啟動保持壓力。

　　四、 KV600 在恒壓供水行業的運用。

　　參數設置：

　　1、 F0-03=7(頻率給定通道設置為：PID控制給定)。

　　2、設置PID控制器給定信號源;(比如：10公斤的水箱，要恒壓在6公斤;則給定設置為6/10+Fb-32(若此時Fb-32為5%)=65%;若恒壓在6公斤不需太準確，喚醒偏差較小時，給定可直接設置6/10=60%)。

　　3、設置PID控制器反饋信號源;(電壓式壓力表或者電流式壓力表等)。

　　4、 Fb-29=1;(恒壓供水休眠有效)。

　　5、現場設置Fb-30睡眠頻率;(輸出頻率低于睡眠頻率經過Fb-31進入休眠)。

　　6、現場設置Fb-31睡眠延時。

　　7、設置Fb-32喚醒偏差;(當PID給定—喚醒偏差>PID反饋時，將停止休眠，會啟動)。

　　8、設置喚醒延時;(當PID給定—喚醒偏差>PID反饋時，經過喚醒延時設定的時間，將不再休眠，變頻器會啟動)

　　五、 結束語

　　恒壓供水上運用的是變頻器PID控制功能，之前恒壓供水主要采用KV300變頻器實現恒壓供水的要求，但使用KV600變頻器在恒壓供水上控制性能更好，因?yàn)槲宜驹贙V600 通用變頻器上優化了PID 控制算法，使得PID控制性能好，精度高，動態響應快，從而能夠?qū)崿F(xiàn)可靠的過程控制，保證過程控制的可靠性。
