目標市場：

　　1、紡織、食品加工等行業的傳送帶

　　2、排污泵、供水泵控制

　　3、空調、暖通產品的電機控制

　　4、包裝機械的無級調速

　　5、鍋爐風機及冷卻風機的控制

　　6、陶瓷機械及雕刻機的調速

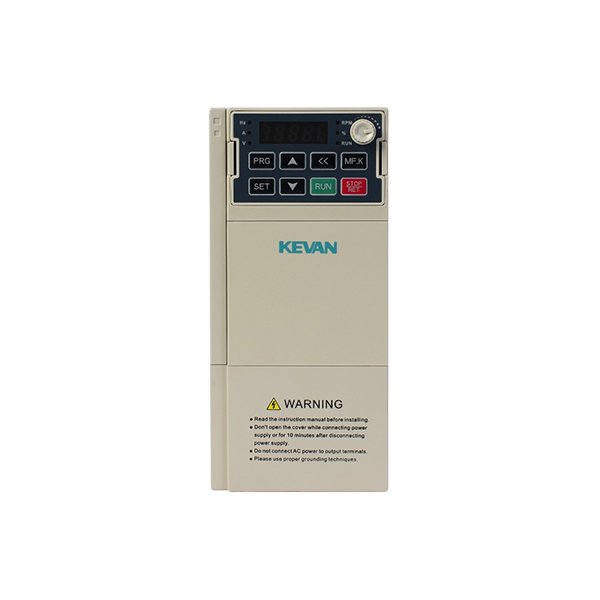

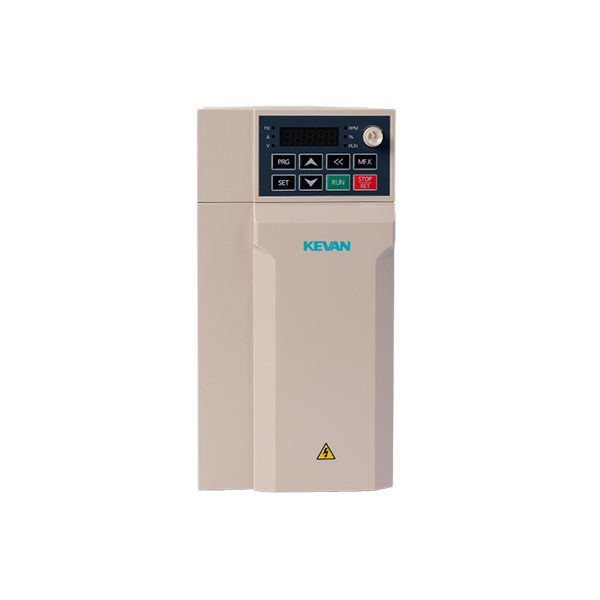

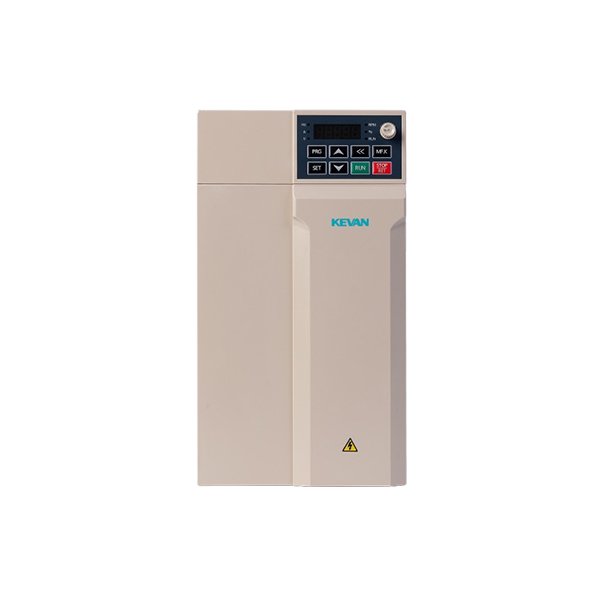

KV100的設計亮點

　　● 優異的控制性能

　　采用VF及無PG矢量控制方式，同時支持永磁同步電機和交流異步電機控制， 控制性能優異。

　　● 豐富的產品功能

　　簡易PLC、多段速控制、內置PID、轉矩控制、多點VF曲線、多種制動方式、掉電自啟動等。

　　● 配置及接口豐富

　　標配內置485通訊接口，具有豐富的輸入端子、輸出端子，提供外引鍵盤接口，更好地滿足現場應用需求。

　　● 環境溫度 50℃ 不降容

　　獨立風道設計，快速散熱、機器溫升低，在高溫環境下無需降容使用。

　　● 安裝方式多樣

　　380V 4kW(含)以下支持導軌式和掛壁式安裝方式;380V 5.5kW(含)以上支持壁掛式和法蘭式安裝方式

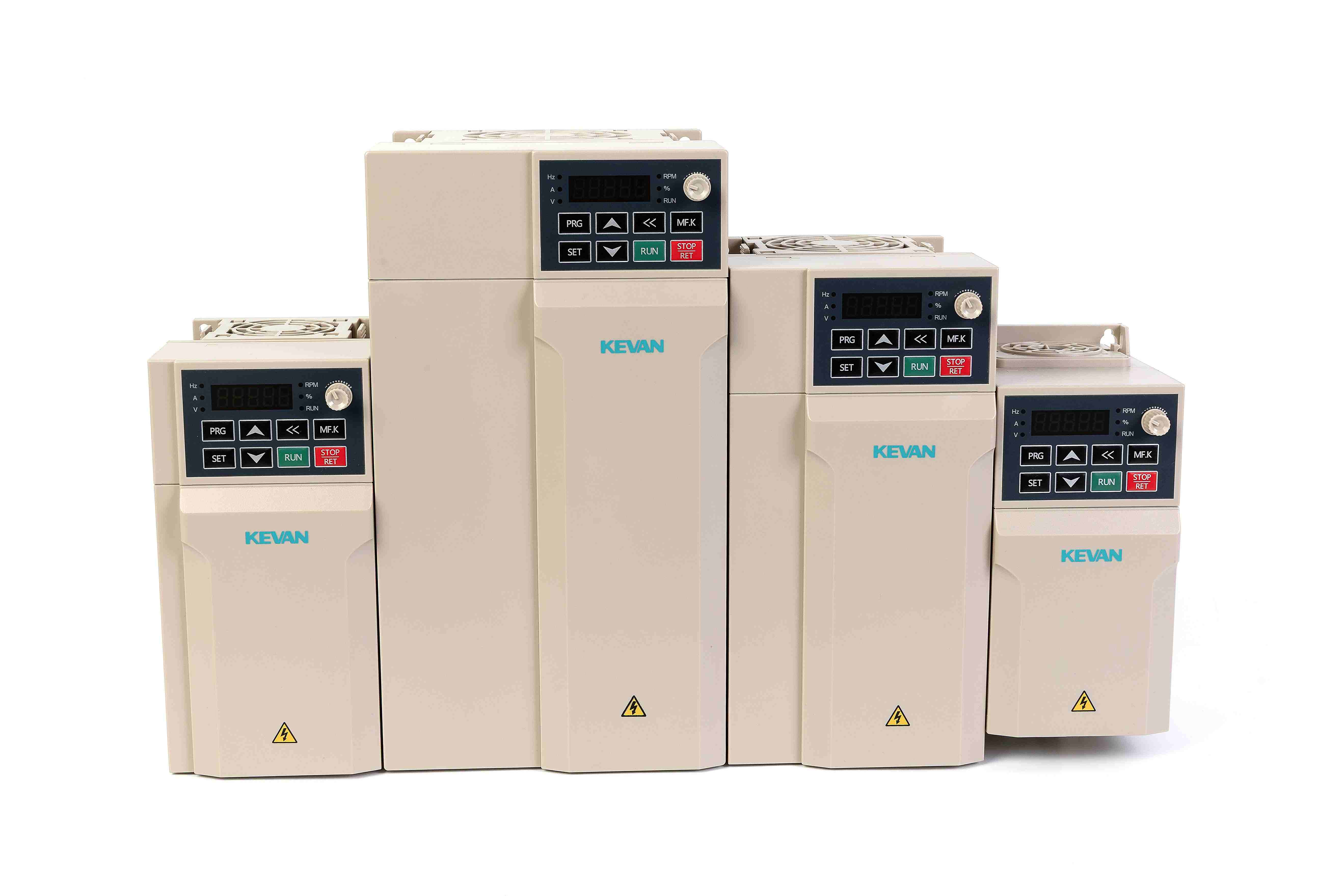

KV100的框架和尺寸

　　一般規格

　　驅動容量(標準負載) - 220V，三相，0.75~2.2kW(4~10A) - 400V，三相，0.75~22kW(3~45A)

　　過載能力：150% 持續 60 秒

　　輸入電壓范圍 - 200~240V 三相 (-15%/+15%) - 380~440V 三相 (-15%/+15%)

　　輸出頻率：0~600Hz

　　防護等級：IP20

　　載波頻率：4kHz

產品四大關鍵競爭力

　　● 高經濟性

　　全系采用單管設計，有效降低關鍵器件成本。

　　● 更準確的溫度控制，有效提高整機抗過熱能力

　　工業設備關鍵參數“熱計算”，任何一個產品熱控制決定了產品的性能的上限。KV100 機型IGBT溫度探測點更精確，采用直貼最熱IGBT表殼，相比行業內采樣散熱器熱點方案，平均準確度提高約10-20度機器在熱環境下控制更平穩。過熱保護點提高10-15度。

　　● 關鍵器件余量更大，更安全

　　針對市場行業應用特點，對部分機型IGBT，整流橋做了加強，相比上一代產品，5.5kw-22kw，IGBT均有不同程度增強，如22KW的IGBT增強到原來1.4倍。

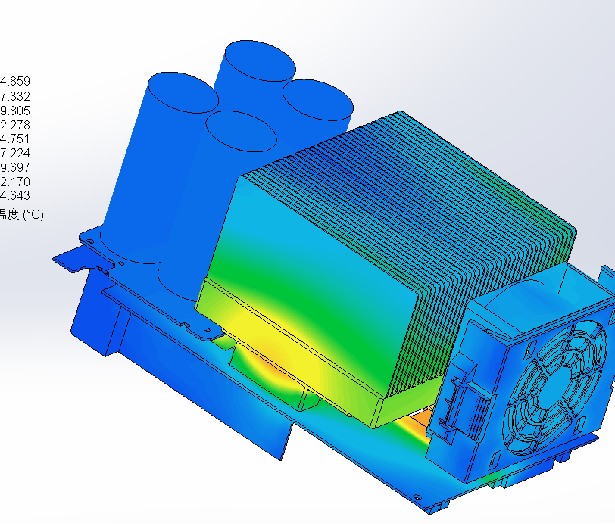

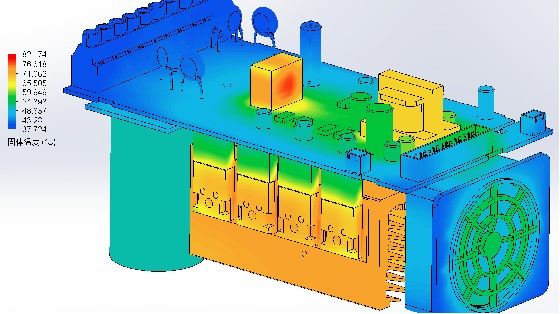

　　● 分布式布局高發熱元器件

　　對IGBT、整流橋分3個散熱面布局，有效提高散熱效率，相比上代產品，散熱面積增大約50%，散熱效率提高30%以上，器件更安全。

分布式布局高發熱元器件

　　對IGBT、整流橋分3個散熱面布局，有效提高散熱效率，相比競品，散熱面積增大約50%，散熱效率提高30%以上，器件更安全。

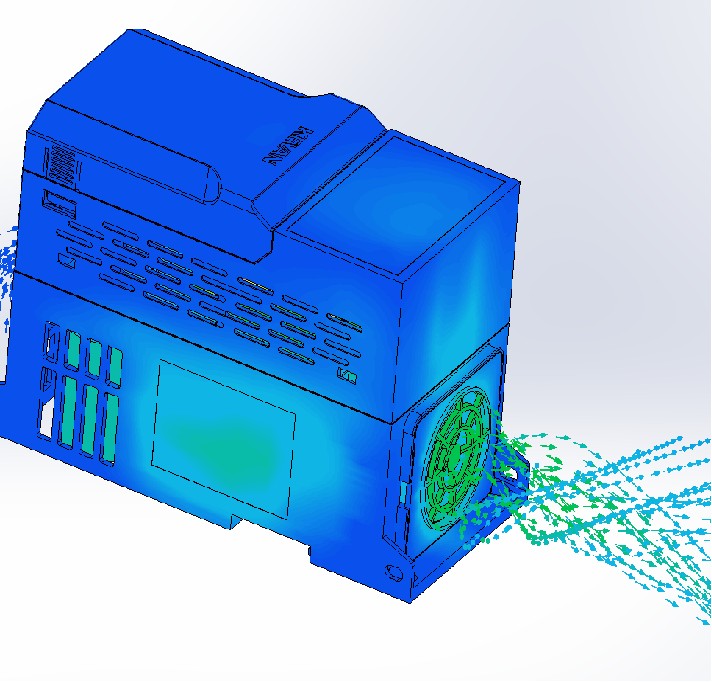

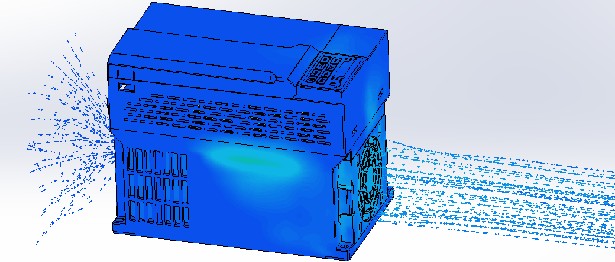

獨立雙風道

　　行業大多只設計有針對IGBT做唯一散熱風道，而PCBA采用自然散熱，PCBA上器件散熱效率較低，KV100除了常規的IGBT散熱風道外，額外對PCBA有獨立風道設計，兼顧PCBA器件防塵需求和電子元件散熱需求，對PCBA建立了獨立的微散熱系統，有效降低PCBA上器件溫度，增加電子器件壽命。

強大的保護設計

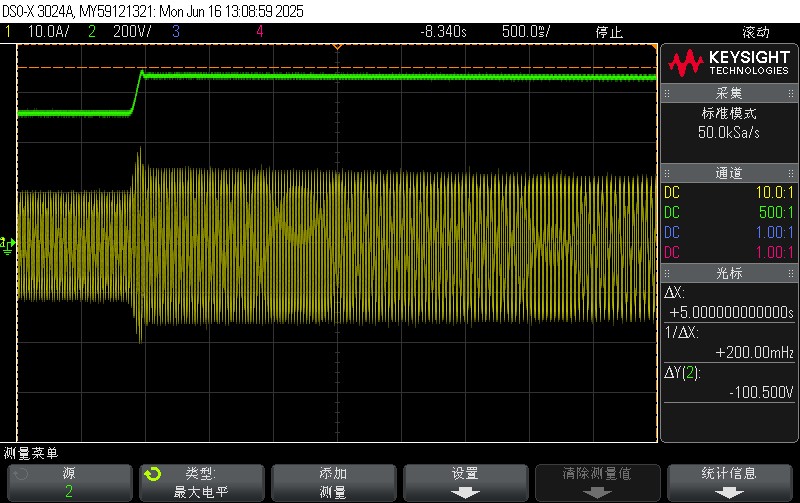

　　● 過流抑制保護

　　● 過壓抑制保護

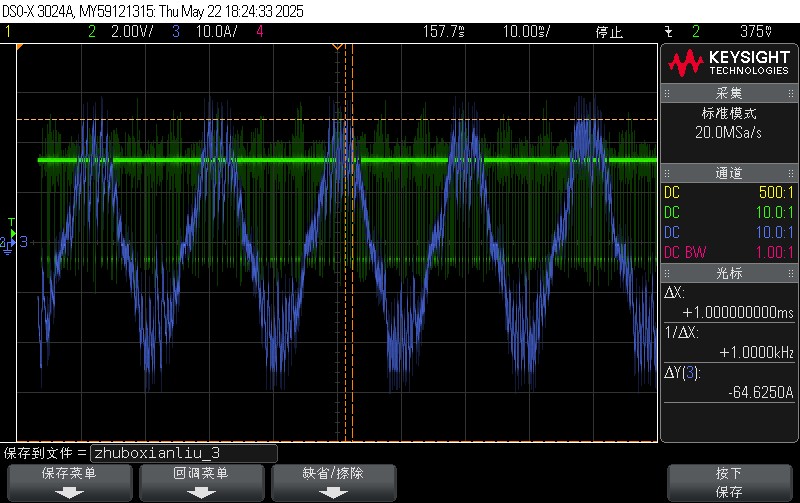

　　● 逐波限流

　　該功能能夠在每個電流周期內，對電流進行快速且精確的檢測，該功能極大地提升了變頻器的穩定性

　　● 變頻器過熱保護

　　過溫點設計95度，遠高于行業平均水平

　　● 變頻器及電機過載保護

　　根據變頻器及電機的額定電流分別設計了不同的過載保護曲線，更好地保護電機及變頻器

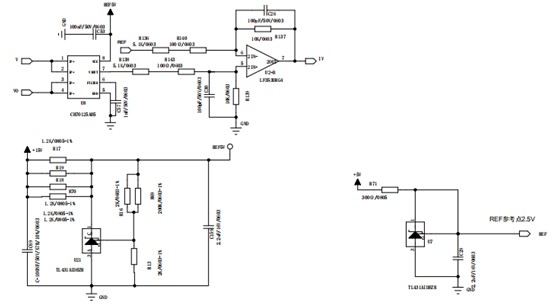

采樣電路供電架構升級

TL431雙級穩壓方案

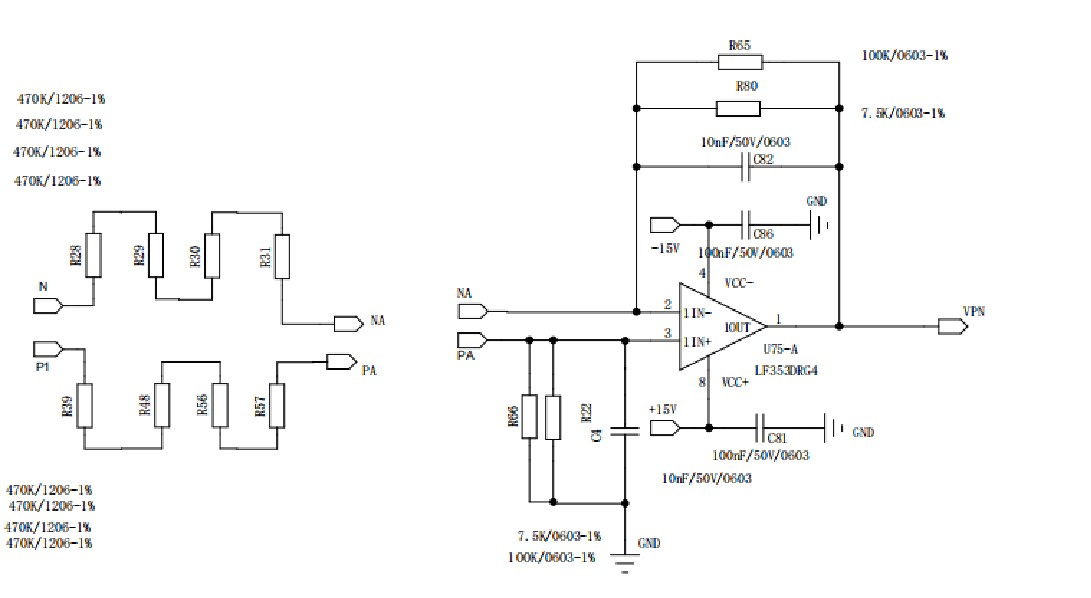

母線電壓采樣電路方案升級

差分采樣方案

　　差分采樣則是電阻分壓配合運放處理，成本更低帶寬更高。

　　母線電壓差分采樣通過電阻網絡+高精度運放的組合，在帶寬(DC-500kHz)、精度(0.05%非線性)、成本(節約88%)、體積(縮小90%)等維度全面超越變壓器采樣，尤其在 >100kHz開關系統、含直流分量場景及成本敏感項目中具有壓倒性優勢。
